[RPC] gRPC 프레임 워크 적용기

MSA 아키텍처 그리고 API 개발에서 주로 Rest API를 활용했지만 서버와 클라이언트간 더 작은 payload값을 가지고 더 빠른 성능을 보여줄 수 있는 gRPC를 적용해보고자 한다.

gRPC와 Rest API의 자세한 사항은 다음 페이지 참고

https://docs.microsoft.com/ko-kr/aspnet/core/grpc/comparison?view=aspnetcore-6.0

gRPC 서비스와 HTTP API 비교

gRPC와 HTTP API를 비교한 방법과 권장 시나리오를 알아봅니다.

docs.microsoft.com

Armeria

grpc-spring-boot-starter

두가지를 모두 고려하였으나 내가 구현하고 싶은 범위는 단순히 gRPC를 활용하여 client에서 proto Service를 조회하는 기능 뿐이었고 Armeria 같은 경우에는 너무 많은 기능을 제공하여

2번 grpc-spring-boot-starter를 활용하였다.

의존성을 다음과 같이 설정을 진행하였고

implementation("net.devh:grpc-spring-boot-starter:2.13.1.RELEASE")

Application Build시 proto 파일에 대한 stub class 생성을 위한 gradle 설정까지 진행하였다.

~~(Maven Setting으로 하려고 하니 너무 복잡해서 gradle project로 변경하였다.)~~

build.gradle.kts

import org.jetbrains.kotlin.gradle.tasks.KotlinCompile
import com.google.protobuf.gradle.generateProtoTasks
import com.google.protobuf.gradle.id
import com.google.protobuf.gradle.plugins
import com.google.protobuf.gradle.protobuf
import com.google.protobuf.gradle.protoc

/*
 * This file was generated by the Gradle 'init' task.
 */

val grpcVersion = "3.19.3"
val grpcKotlinVersion = "1.2.1"
val grpcProtoVersion = "1.45.1"

group = "com.er"
version = "0.0.1-SNAPSHOT"
description = "kotlintoy"

plugins {
    id("org.springframework.boot") version "2.6.7"
    id("io.spring.dependency-management") version "1.0.11.RELEASE"
    kotlin("jvm") version "1.6.21"
    kotlin("plugin.spring") version "1.6.21"
    id("com.google.protobuf") version "0.8.18"
}

apply(plugin = "java")
apply(plugin = "idea")
apply(plugin = "eclipse")

java.sourceCompatibility = JavaVersion.VERSION_11

tasks.withType<KotlinCompile> {
    kotlinOptions {
        freeCompilerArgs = listOf("-Xjsr305=strict")
        jvmTarget = "11"
    }
}

tasks.withType<Test> {
    useJUnitPlatform()
}

repositories {
    mavenCentral()
}

dependencies {

    // SPRING BOOT 설정
    implementation("org.springframework.boot:spring-boot-starter-data-mongodb-reactive")
    implementation("org.springframework.boot:spring-boot-starter-data-redis")
    implementation("org.springframework.boot:spring-boot-starter-webflux")
    implementation("com.fasterxml.jackson.module:jackson-module-kotlin")
    implementation("io.projectreactor.kotlin:reactor-kotlin-extensions")
    implementation("org.jetbrains.kotlin:kotlin-reflect")
    implementation("org.jetbrains.kotlin:kotlin-stdlib-jdk8")
    implementation("org.jetbrains.kotlinx:kotlinx-coroutines-reactor")

    implementation("org.projectlombok:lombok:1.18.24")
    implementation("org.mapstruct:mapstruct:1.4.2.Final")

    // GRPC 설정
    implementation("io.grpc:grpc-stub:$grpcProtoVersion")
    implementation("io.grpc:grpc-protobuf:$grpcProtoVersion")
    implementation("io.grpc:grpc-kotlin-stub:1.2.0")
    implementation("io.grpc:grpc-netty-shaded:$grpcProtoVersion")
    implementation("com.google.protobuf:protobuf-kotlin:$grpcVersion")

    runtimeOnly("org.springframework.boot:spring-boot-devtools:2.6.7")
    runtimeOnly("org.slf4j:log4j-over-slf4j:1.7.36")

    testImplementation("org.springframework.boot:spring-boot-starter-test:2.6.7")
    testImplementation("de.flapdoodle.embed:de.flapdoodle.embed.mongo:3.0.0")
    testImplementation("io.projectreactor:reactor-test:3.4.17")
    testImplementation("org.springframework.restdocs:spring-restdocs-webtestclient:2.0.6.RELEASE")

    implementation("net.devh:grpc-spring-boot-starter:2.13.1.RELEASE")
}


// gradle build시 srcDirs에 파일 생성
// gradle build의 target으로 잡히기 위해서 scrDirs 안에 path를 설정한다.
// (Client가 호출하는) sutb 클래스가 생성될 때의 경로를 설정한다.
sourceSets {
    getByName("main") {
        java {
            srcDirs(
                "build/generated/source/proto/main/java",
                "build/generated/source/proto/main/kotlin"
            )
        }
    }
}


// protobuf 생성 및 stub 클래스(java, kotlin) 생성
protobuf {
    // proto 및 stub 생성을 위한 artifact 설정 begin
    protoc {
        // protobuf compiler
        artifact = "com.google.protobuf:protoc:$grpcVersion"
    }
    plugins {
        // id값이 grpc일 경우 io.grpc:protoc-gen-grpc-java artifact를 활용하여 protobuf 생성 : JAVA
        id("grpc") {
            artifact = "io.grpc:protoc-gen-grpc-java:$grpcProtoVersion"
        }
        // id값이 grpckt일 경우 io.grpc:protoc-gen-grpc-kotlin artifact를 활용하여 protobuf 생성 : KOTLIN
        id("grpckt") {
            artifact = "io.grpc:protoc-gen-grpc-kotlin:$grpcKotlinVersion:jdk7@jar"
        }
    }
// proto 및 stub 생성을 위한 artifact 설정 end


    // protobuf 생성
    generateProtoTasks {
        all().forEach {
            it.plugins {
                id("grpc")
                id("grpckt")
            }
            it.builtins {
                id("kotlin")
            }
        }
    }
}

특히 이번 toy Project에서는 kotlin을 활용하고 있기 때문에 stub class로 kotlin 생성까지 설정하였고

경로는 "build/generated/source/proto/main/kotlin"으로 설정하였다.

srcDirs(
    "build/generated/source/proto/main/java",
    "build/generated/source/proto/main/kotlin"
)

it.builtins {
    id("kotlin")
}

프로젝트 언어로 kotlin을 활용한다고 하더라도 반드시 kotlin 경로 및 generateProtoTasks kotlin을 생성할 필요는 없다.

Java Class를 그대로활용할 수 있으며 kotlin 은 Java Class를 kotlin 형태로 래핑한 형태 이기 때문이다.

즉 Java Class를 활용하거나 kotlin 함수를 활용하거나 결과는 똑같다.

// JAVA CLASS 적용
class BaseGrpcServerService(var baseRepository: BaseRepository) : BaseProtoServiceGrpc.BaseProtoServiceImplBase() {


    override suspend fun retrieveBaseOnDB(request: BaseRequest): BaseResponse {

        val baseDTO = baseRepository.findByBaseId(request.baseId)

        return BaseResponse.newBuilder()
            .setBaseId(withContext(Dispatchers.IO) {
                baseDTO.blockFirst()
            }?.baseId)
            .setBaseName(withContext(Dispatchers.IO) {
                baseDTO.blockFirst()
            }?.baseName)
            .setBaseNumber(withContext(Dispatchers.IO) {
                baseDTO.blockFirst()
            }?.baseNumber)
            .build()
    }
}


// KOTLIN Coroutine 활용
@GrpcService
class BaseGrpcServerService(var baseRepository: BaseRepository) : BaseProtoServiceGrpcKt.BaseProtoServiceCoroutineImplBase() {


    override suspend fun retrieveBaseOnDB(request: BaseRequest): BaseResponse {

        val baseDTO = baseRepository.findByBaseId(request.baseId)

        return BaseResponse.newBuilder()
            .setBaseId(withContext(Dispatchers.IO) {
                baseDTO.blockFirst()
            }?.baseId)
            .setBaseName(withContext(Dispatchers.IO) {
                baseDTO.blockFirst()
            }?.baseName)
            .setBaseNumber(withContext(Dispatchers.IO) {
                baseDTO.blockFirst()
            }?.baseNumber)
            .build()
    }
}

// 결과는 동일하다.

Baseproto.proto

syntax = "proto3";

// com.er.kotlintoy.grpc.v1.BaseProtoService/retrieveBaseOnDB
package com.er.kotlintoy.grpc.v1;

option java_multiple_files = true; // message와 enum, service 각 java 파일로 생성
option java_outer_classname = "BaseProto"; // 생성될 자바코드의 클래스명 (camel case 변환)

// The BaseProtoService service definition.
// Client에서 stub 객체로 호출할 서비스
service BaseProtoService {
  rpc retrieveBaseOnDB (BaseRequest) returns (BaseResponse);
}

// Request messagex
message BaseRequest {
  string baseId = 1;
}

// Response message
message BaseResponse {
  string query = 1;
  int32 page_number = 2;
  int32 result_per_page = 3;
  string baseId = 4;
  string baseName = 5;
  string baseNumber = 6;

}

proto 파일에서 enum, repeated(List)를 활용할 수 있었지만 이번 프로젝트에서는 message만을 활용해도 되기 때문에 다음과 같이 설정하였다.

1. syntax = "proto3"

proto3 문법으로 해당 파일이 작성 되었다.

2. package com.er.kotlintoy.grpc.v1

stub 객체 생성 package 경로를 설정하였다. (밑의 사진 확인)

3. java_multiple_files = true (defalut 값은 false)

false인 경우 BaseProto.class 파일만 생성
true인 경우 message, enum, repeated 등 각각의 class파일이 독립적으로 생성

코드로 간단히 예시를 들면 BaseProto 객체 활용시 다음과 같은 차이가 있다.

// false 인 경우
// BaseProto.BaseRequest, BaseProto.BaseReponse와 같이 BaseProto 객체 안의 메소드 호출
@GrpcService
class BaseGrpcServerService() : BaseProtoServiceGrpcKt.BaseProtoServiceCoroutineImplBase() {

    override suspend fun retrieveBaseOnDB(request: BaseProto.BaseRequest): BaseProto.BaseResponse {

        return BaseProto.BaseResponse.newBuilder()
            .setBaseId("baseId")
            .setBaseName("baseName")
            .setBaseNumber("BaseNumber")
            .build()
    }
}

// true 인 경우
// BaseRequest, BaseResponse와 같이 독립적인 객체 활용
@GrpcService
class BaseGrpcServerService(var baseRepository: BaseRepository) : BaseProtoServiceGrpcKt.BaseProtoServiceCoroutineImplBase() {

    override suspend fun retrieveBaseOnDB(request: BaseRequest): BaseResponse {

        return BaseResponse.newBuilder()
            .setBaseId("baseId")
            .setBaseName("baseName")
            .setBaseNumber("BaseNumber")
            .build()
    }
}

4. java_outer_classname = "BaseProto"

Java class명을 설정할 수 있으며 camel Case로 변환하여 파일이 생성된다.

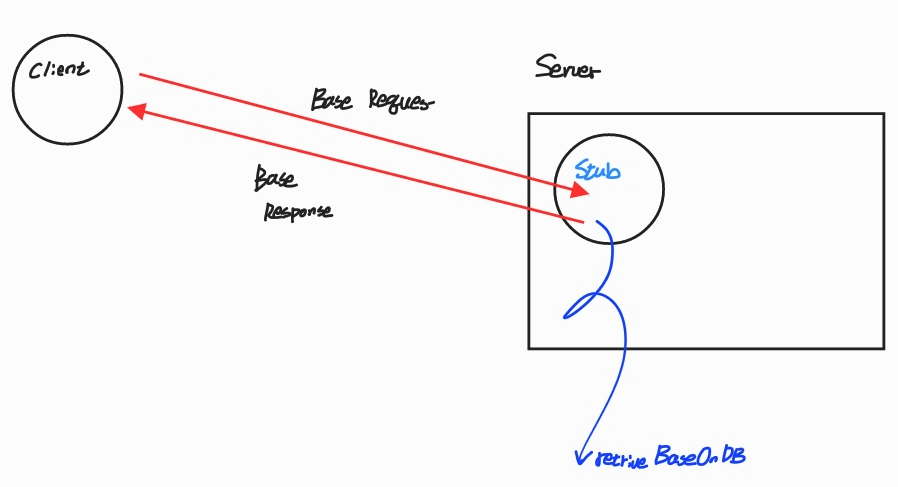

5. (baseProto)service BaseProtoService {
rpc retrieveBaseOnDB (BaseRequest) returns (BaseResponse); }

Stub 객체 (BaseProtoService.class 또는 BaseProtoService.kt)에서 파라미터 값으로 BaseRequest를 가진 retriveBaseOnDB 메소드 또는 함수 실행하게 된다면 BaseResponse를 리턴해줄 것이다.

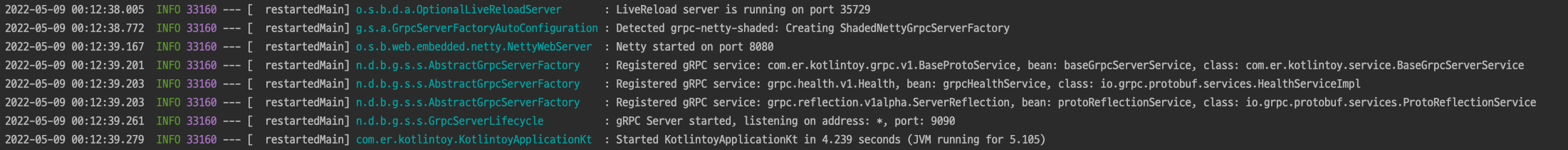

추가적으로 gRPC 서버 port를 9090으로 지정해주자.

grpc:
  server:
    port: 9090

이제 설정은 모두 완료 되었다!

gRPC를 활용하여 API 호출을 해보자.

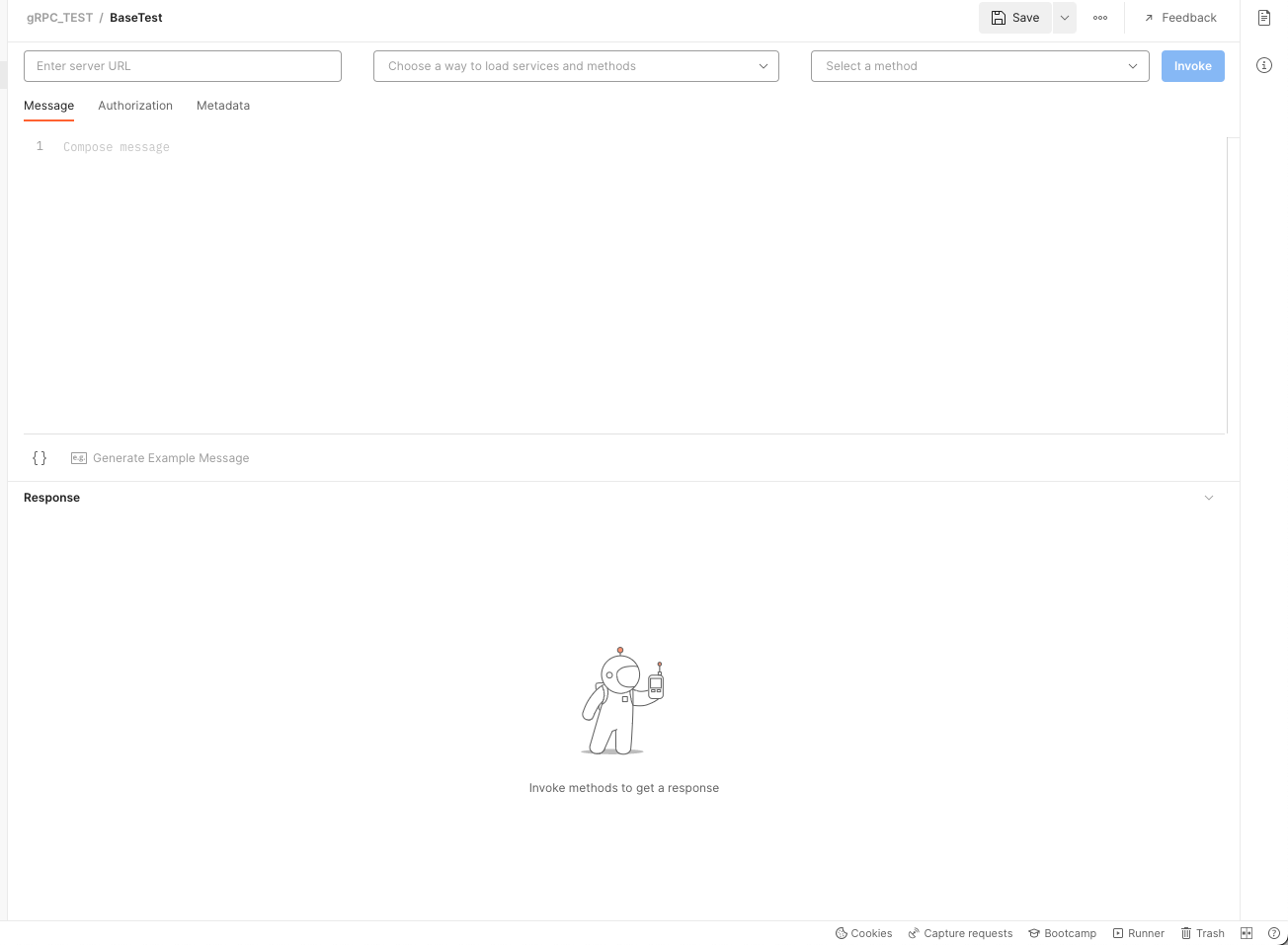

Client 또한 로직 개발 후 테스트 또는 터미널 grpcurl 명령어로 테스트를 진행 할 수 있지만 우리에게는 Rest API 개발 진행하면서 훌륭한 UI를 가진 test 프로그램 Postman이 있으므로 Postman으로 테스트를 진행 하였다.

Enter Server URL

gRPC 서버와 Port 입력 (localhost:9090)

Choose a way to load Service and methods :

우리가 호출하려는 Stub Class의 패키지 경로 (com.er.kotlintoy.grpc.v1)

Postman에서 stub Class의 경로를 찾는 네가지가 있다.

1) Use server reflection : 서버 내 존재하고 있는 stub class 조회 하기

2) Import protobuf definition from local file : .proto 파일을 직접 등록하기

3) Import protobuf definition from local URL : url 내 .proto 파일을 직접 등록하기

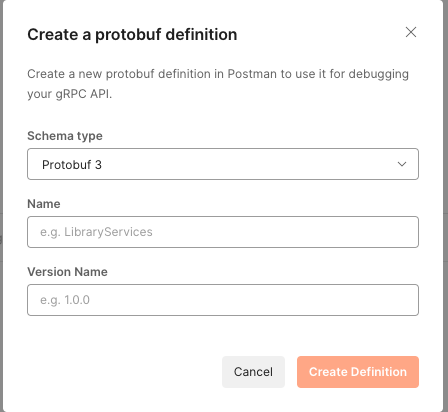

4) Create a new protobuf defintion : 직접 proto 파일 형식을 정의 및 생성하기

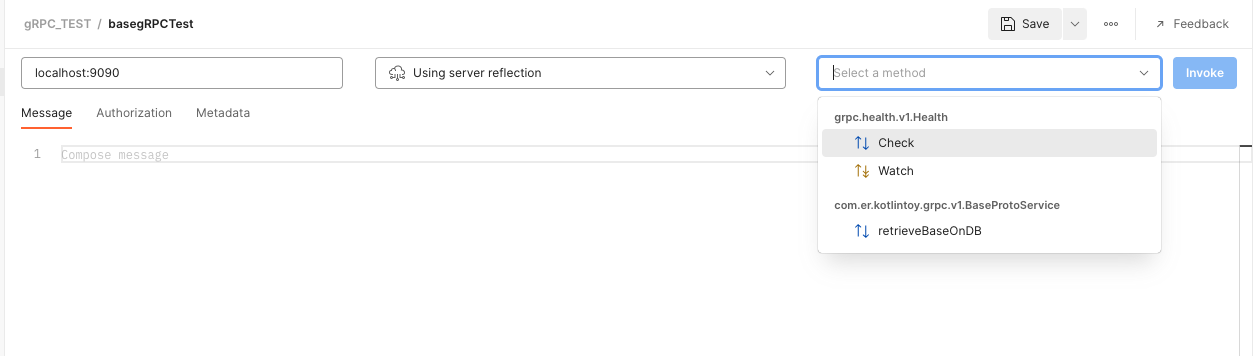

select a method

stub class내에서 호출하려고 하는 method 명 (retrieveBaseOnDB)

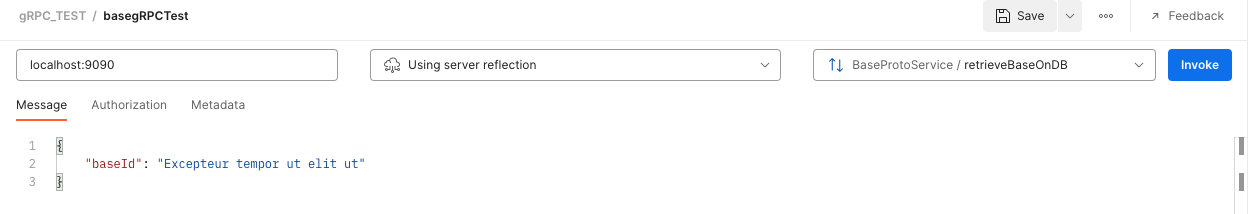

테스트 하려는 stub class와 그 안의 method까지 설정하고 빨간 테두리의 Generate Example Message를 클릭하면

다음과 같은 retrieveBaseOnDB의 파라미터값을 받는 baseId로 자동으로 설정해준다.

실행(Invoke)하면 우리가 base 값들을 설정한 것들이 리턴하는 것을 볼 수 있다.

그럼 더 나아가서 baseId값을 받아 MongoDB에서 해당 base값들을 조회하는 로직을 넣어보자.

@GrpcService
class BaseGrpcServerService(var baseRepository: BaseRepository) : BaseProtoServiceGrpcKt.BaseProtoServiceCoroutineImplBase() {


    override suspend fun retrieveBaseOnDB(request: BaseRequest): BaseResponse {

        val baseDTO = baseRepository.findByBaseId(request.baseId)

        return BaseResponse.newBuilder()
            .setBaseId(withContext(Dispatchers.IO) {
                baseDTO.blockFirst()
            }?.baseId)
            .setBaseName(withContext(Dispatchers.IO) {
                baseDTO.blockFirst()
            }?.baseName)
            .setBaseNumber(withContext(Dispatchers.IO) {
                baseDTO.blockFirst()
            }?.baseNumber)
            .build()
    }
}

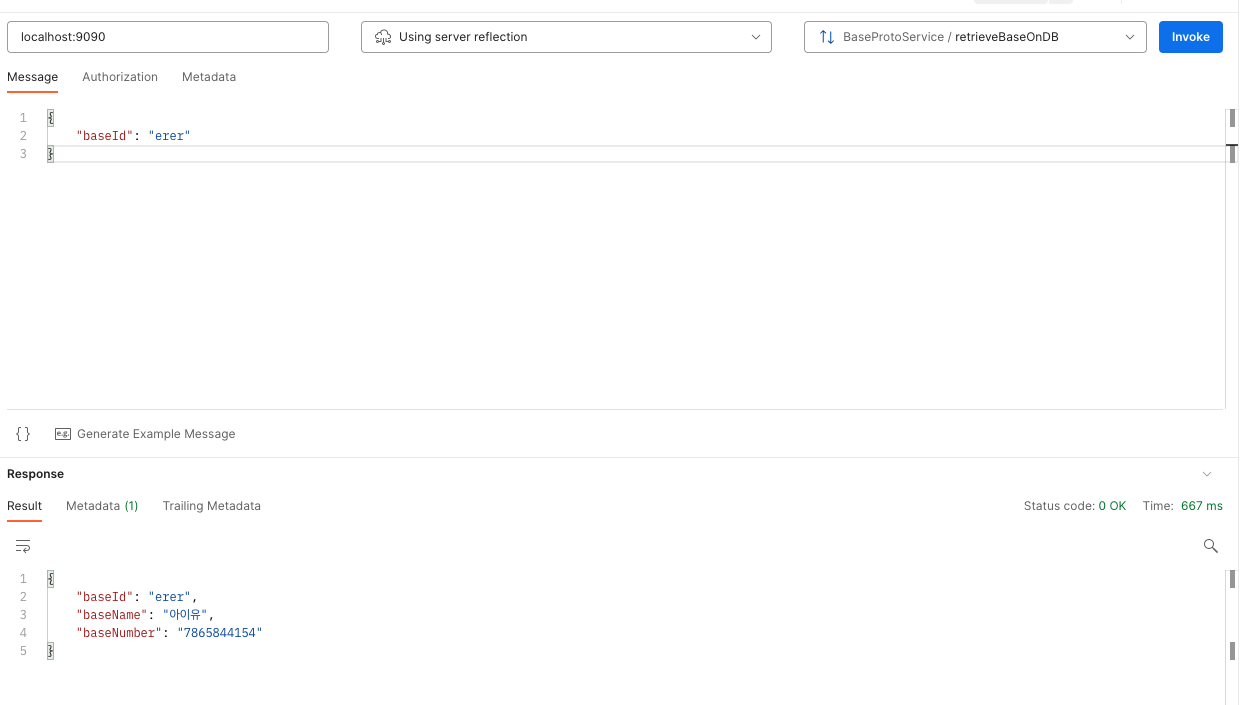

baseId가 "erer"인 값을 조회 해보자.

"erer"에 해당하는 데이터가 조회되어 리턴되는 것을 확인 할 수 있다.

stub class의 패키지 경로 또는 service 객체명이 맞지 않는다면 다음과 같은 에러가 발생 할 수 있다.

gRPC 서버 상태 값 또한 확인 할 수 있는데

grpc.health.v1.Health/Check stub class를 호출 하면 정상적인 서버 상태에는 다음과 같은 응답값이 발생한다.

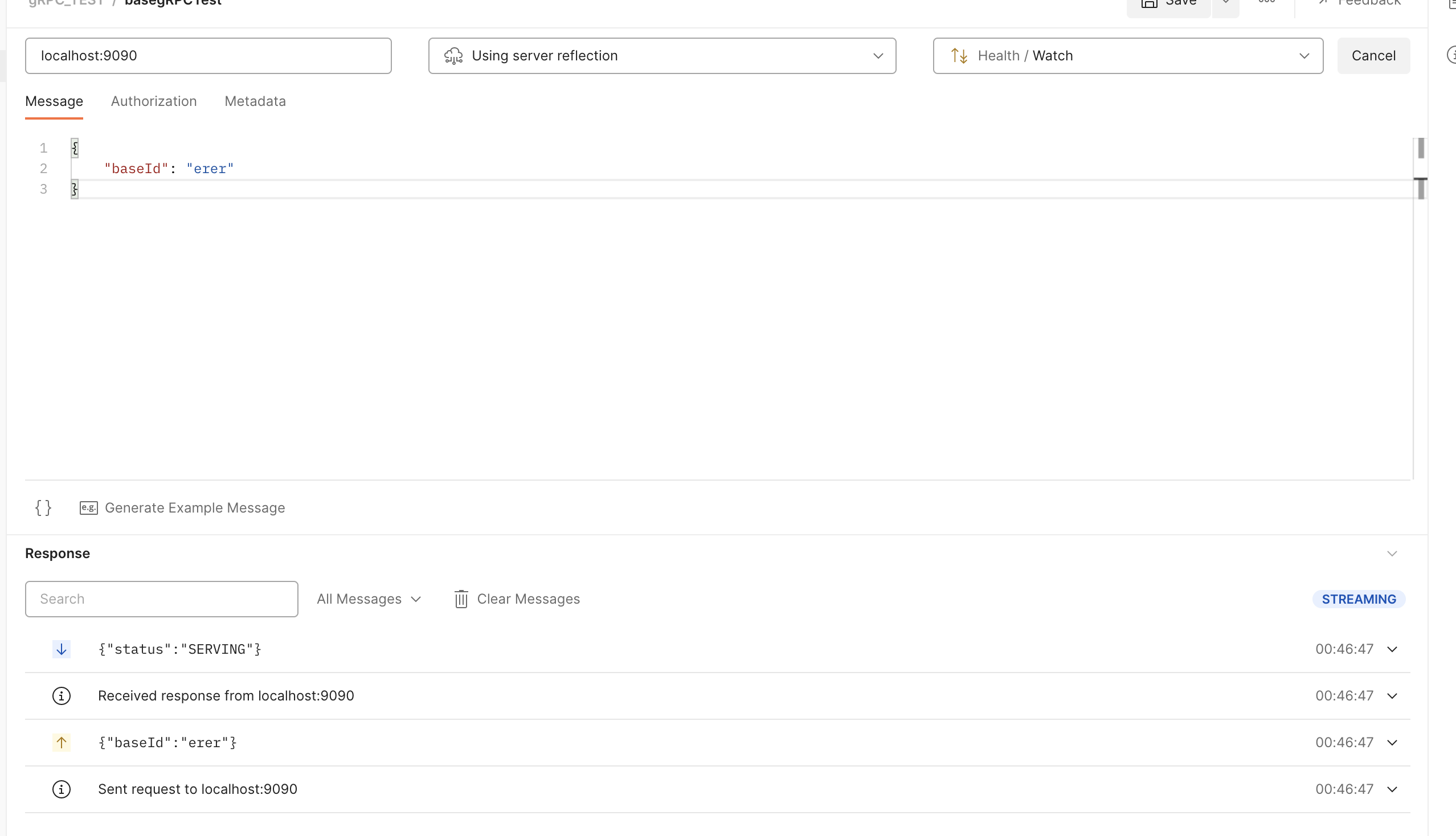

또한 gRPC 호출 관련한 grpc.health.v1.Health/Watch로 Trace 정보까지 확인 할 수 있다.

끝.
